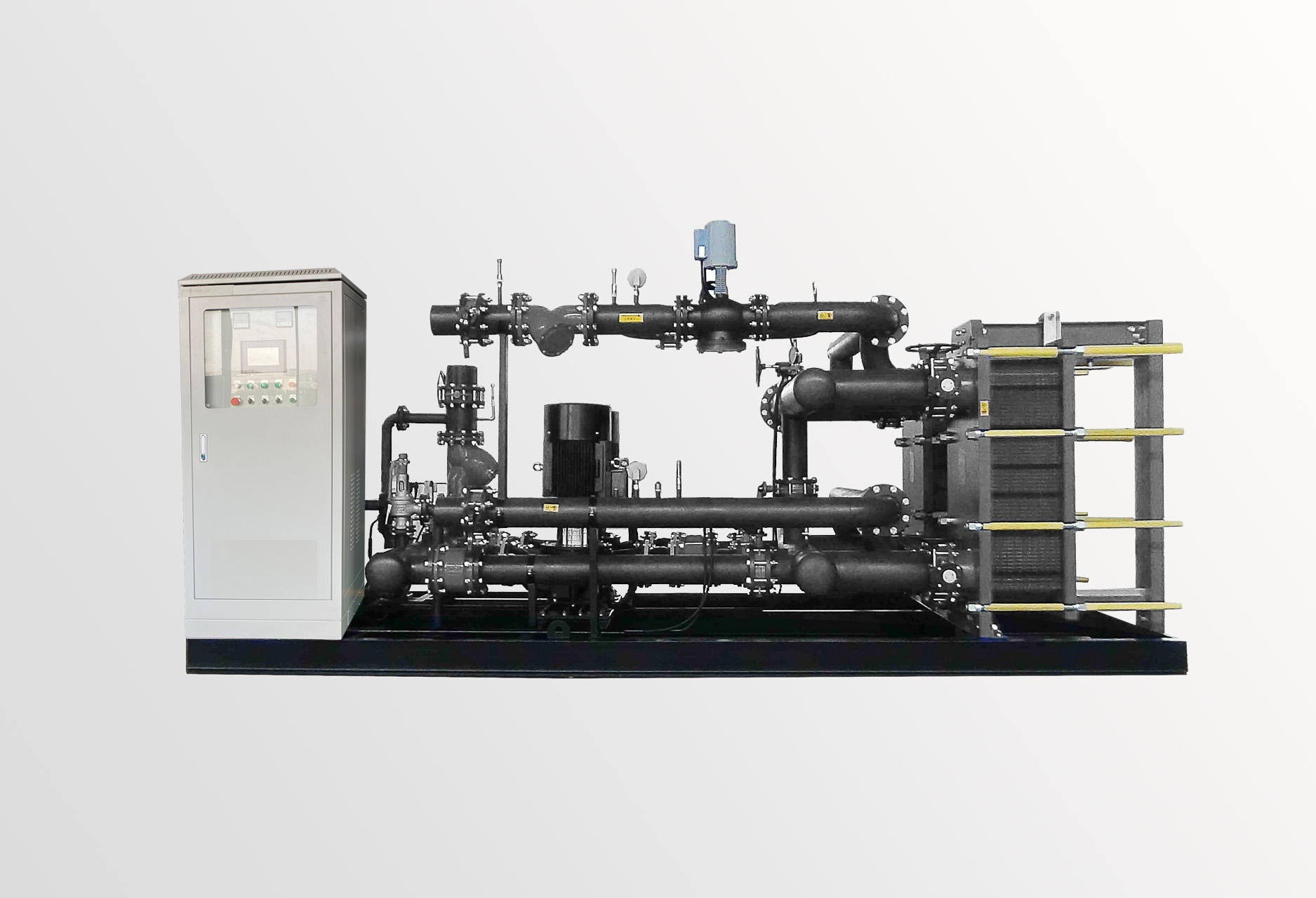

板式熱交換器是一組波紋金屬板組成，板上有四個角孔，供熱交換的兩種液（氣）體通過。金屬板片安裝在一個側面有固定板和活動壓緊板的框架內，并用夾緊螺栓夾緊。板片上裝有密封墊片，將流體通道密封，并且引導流體交替地流至各自的通道內。波紋板不僅提高了湍流程度，并且形成許多支撐點，足以承受介質間的壓力差。金屬板和活動壓緊板懸掛在上導桿，并由下導桿定位，而桿端則固定在支撐柱上。
